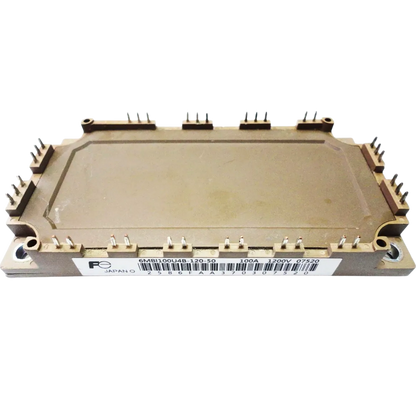

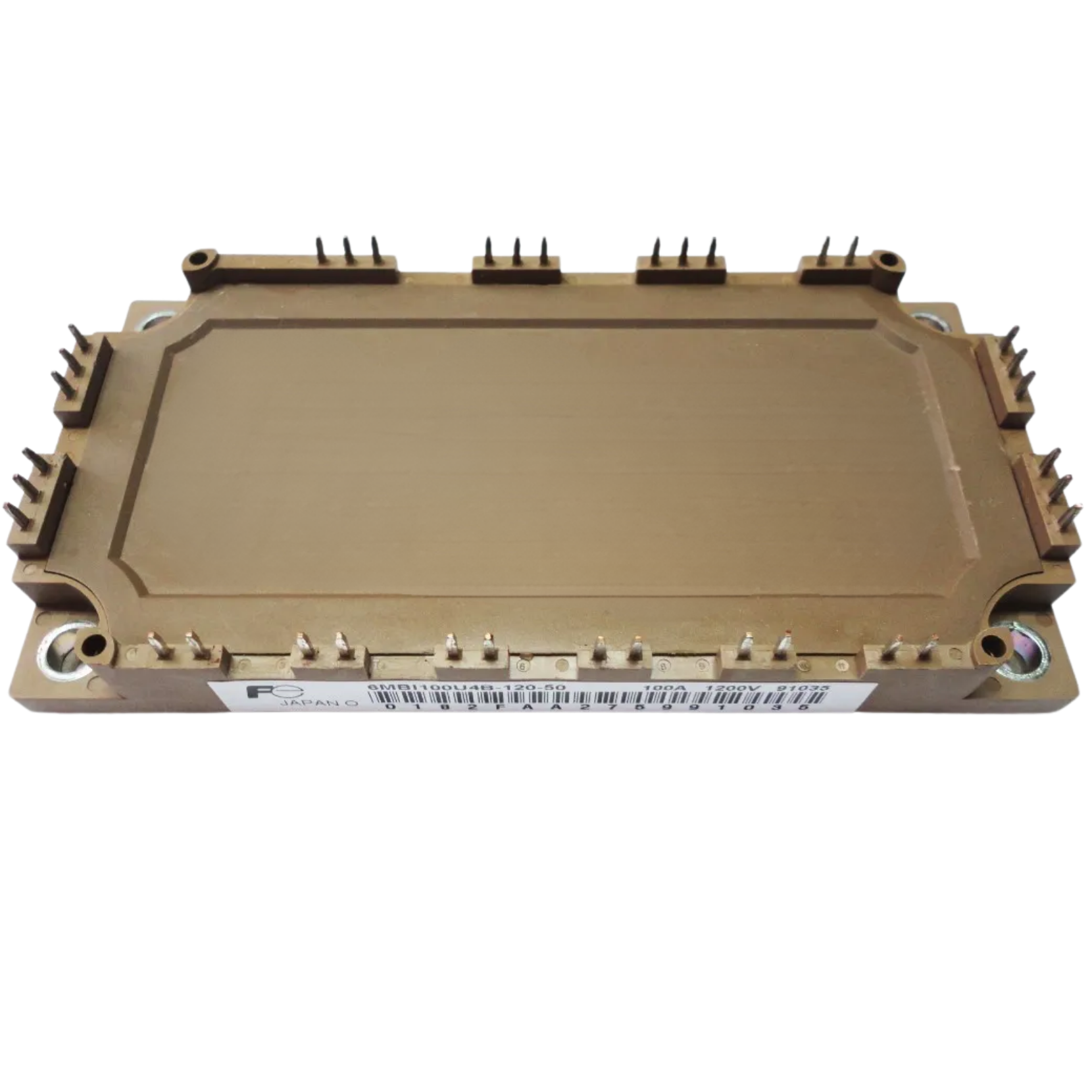

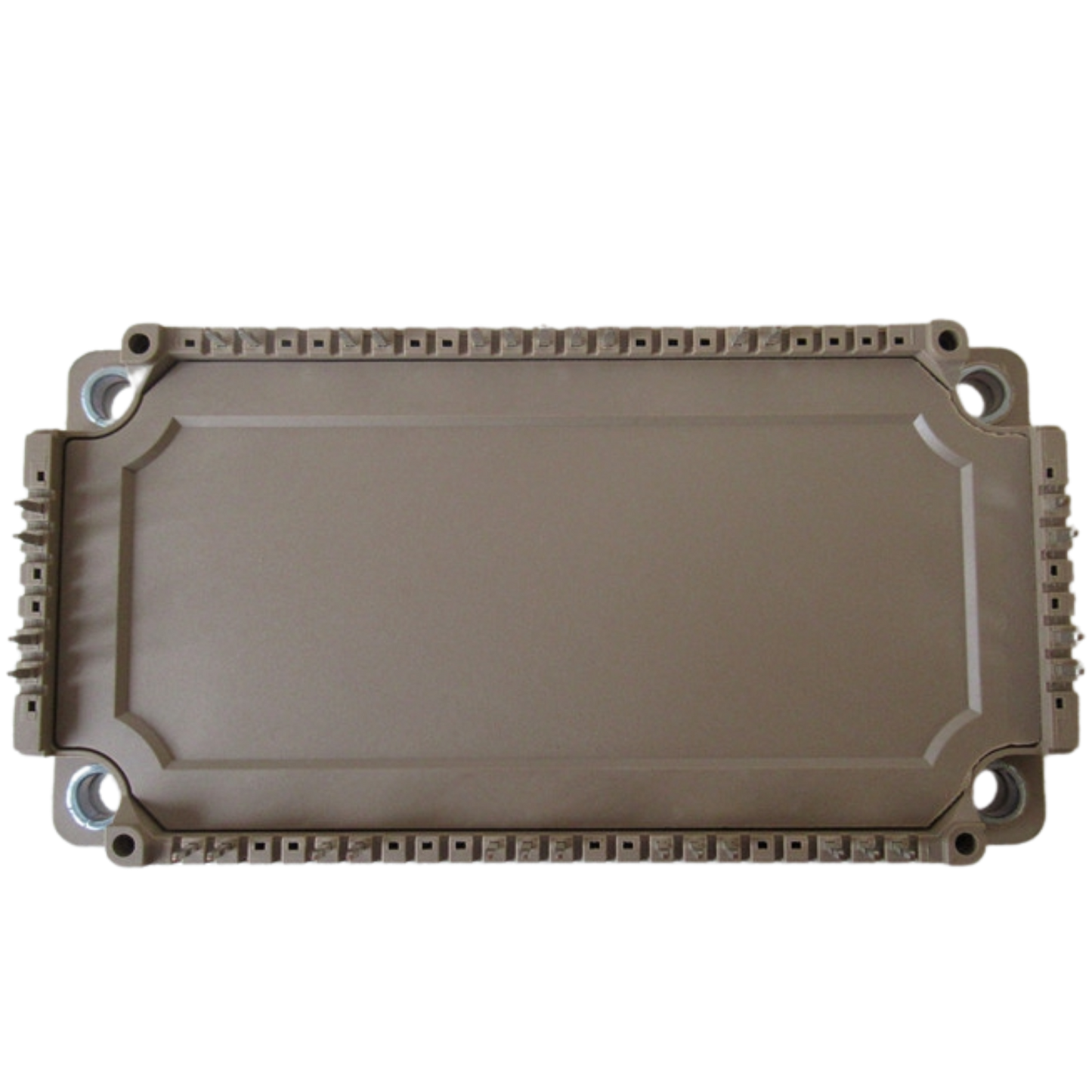

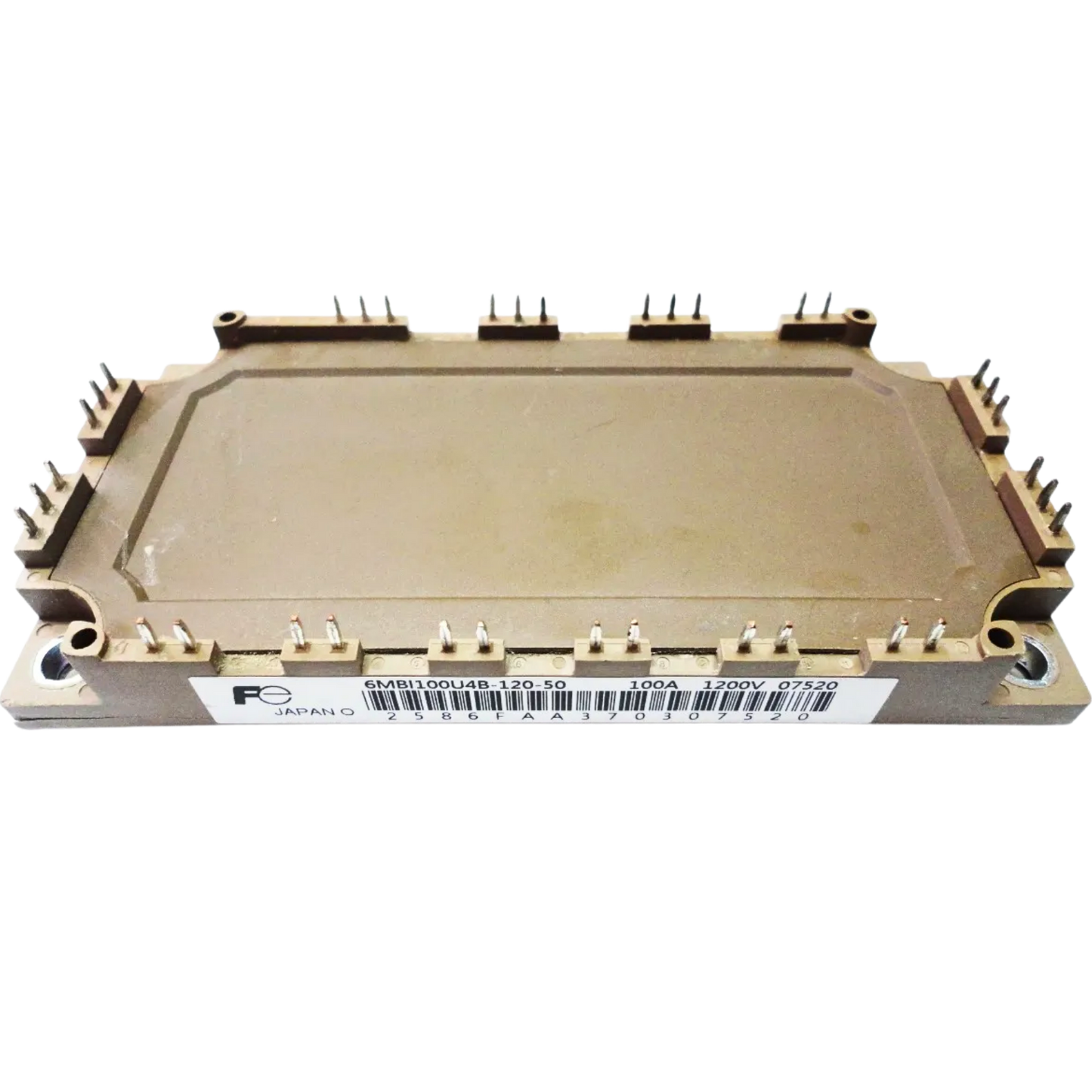

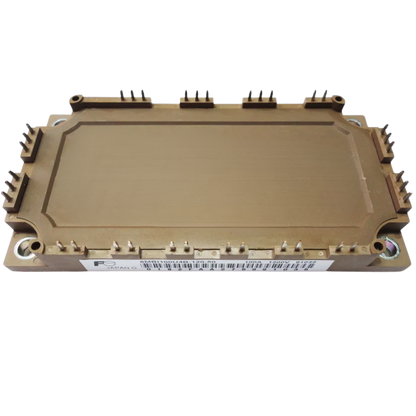

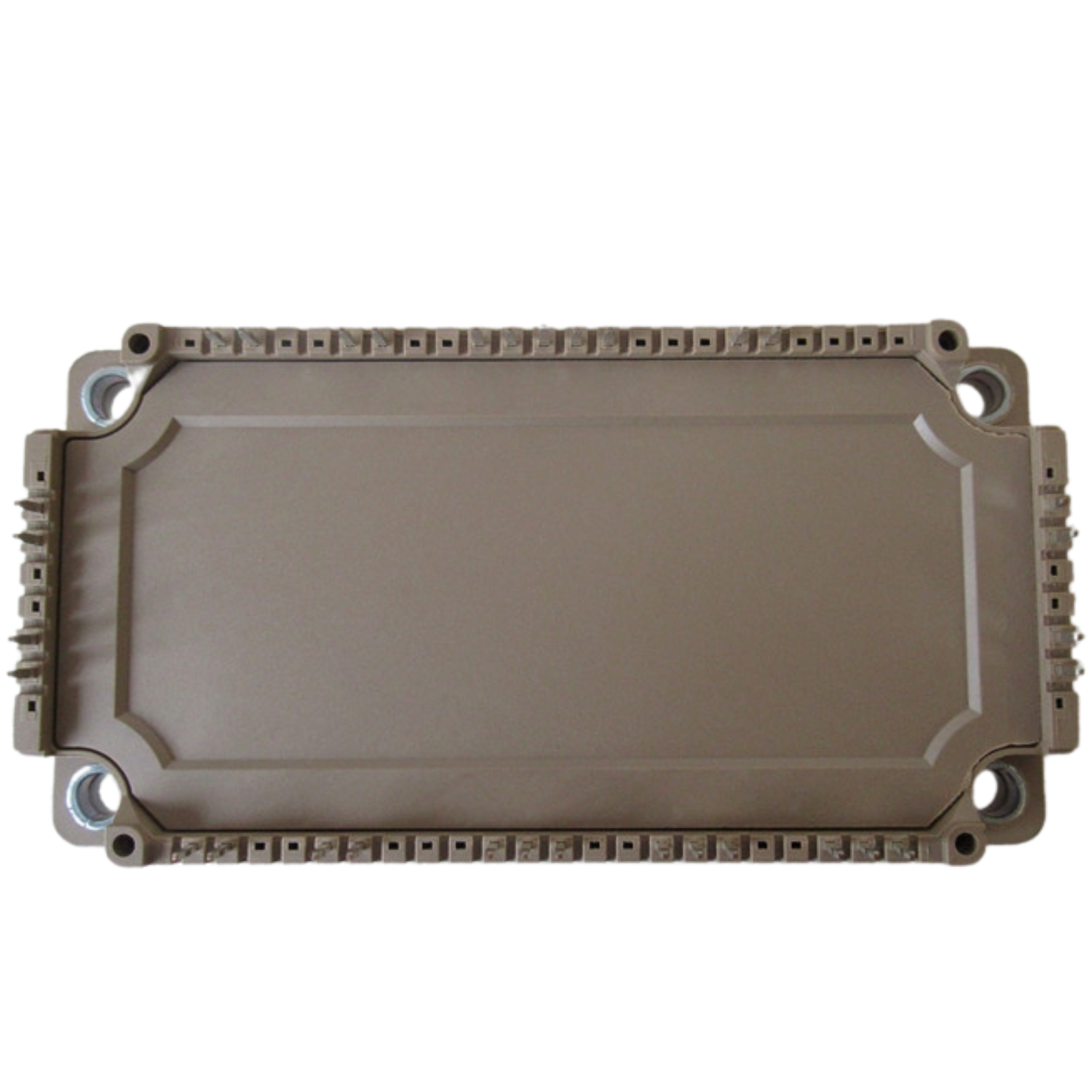

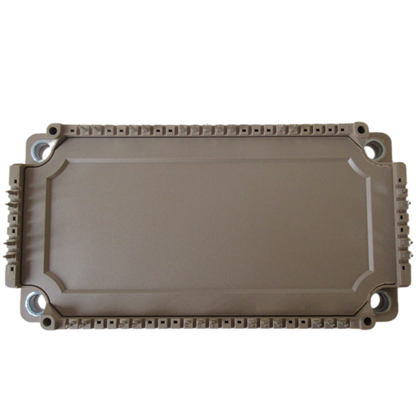

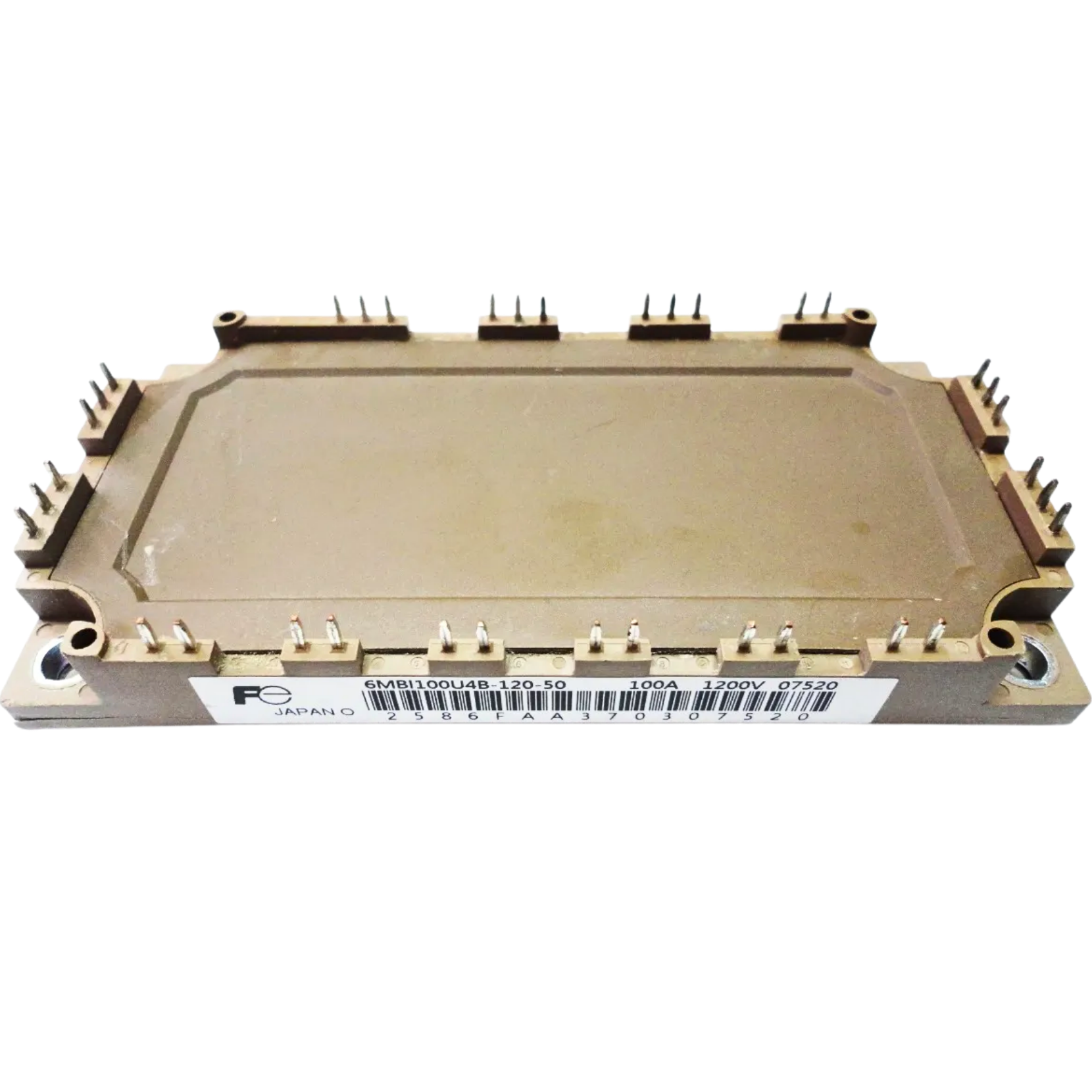

Módulo IGBT 6MBI100U4B-120 1200V 100A

Modelo: 6MBI100U4B-120
Tipo de Dispositivo: Módulo IGBT
Tensão Máxima de Coletor-Emissor (Vces): 1200V
Corrente Máxima do Coletor Contínua (Ic): 100A
Corrente Máxima de Pico (Icp): 200A
Tensão de Saída do Gate (VGE): ±20V
Temperatura de Operação (Tj): -40°C a +150°C
Montagem: Módulo de potência com encapsulamento padrão
Tensão de Isolamento entre Coletor e Emissor (VISO): 2500Vrms (mín.)
Queda de Tensão do Coletor para Emissor (VCEsat): 2.8V (máx.) a 100A
Tensão de Saturação do Gate (VGEth): 5.0V (mín.) a 25°C
Resistência Térmica do Invólucro (Rth(j-c)): 0.28°C/W

Aplicações:

Inversores e conversores de energia
Acionamentos de motores
Fontes de alimentação industriais e comerciais
Equipamentos de soldagem
Sistemas de tração em transportes
Sistemas de energia renovável, como turbinas eólicas e sistemas fotovoltaicos
