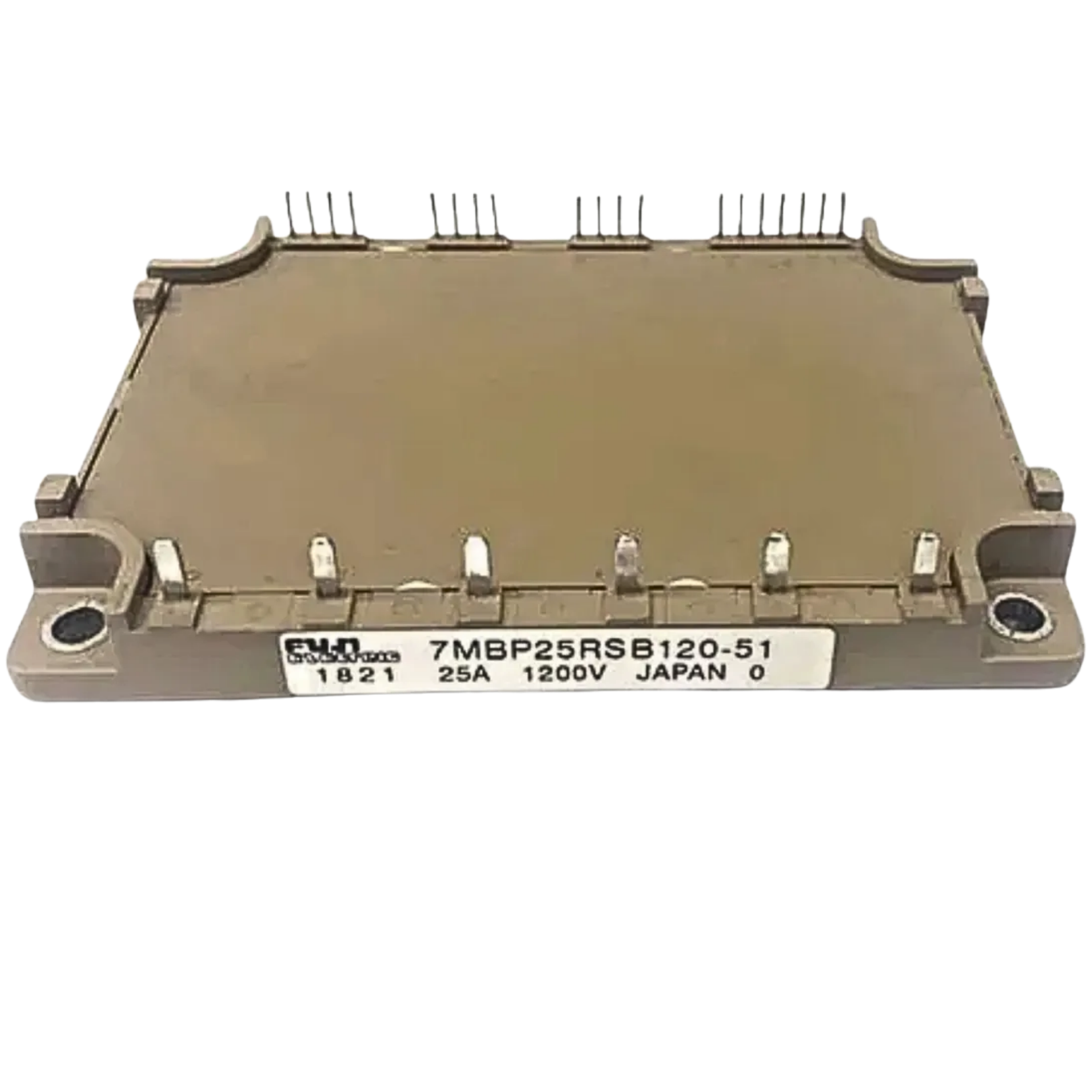

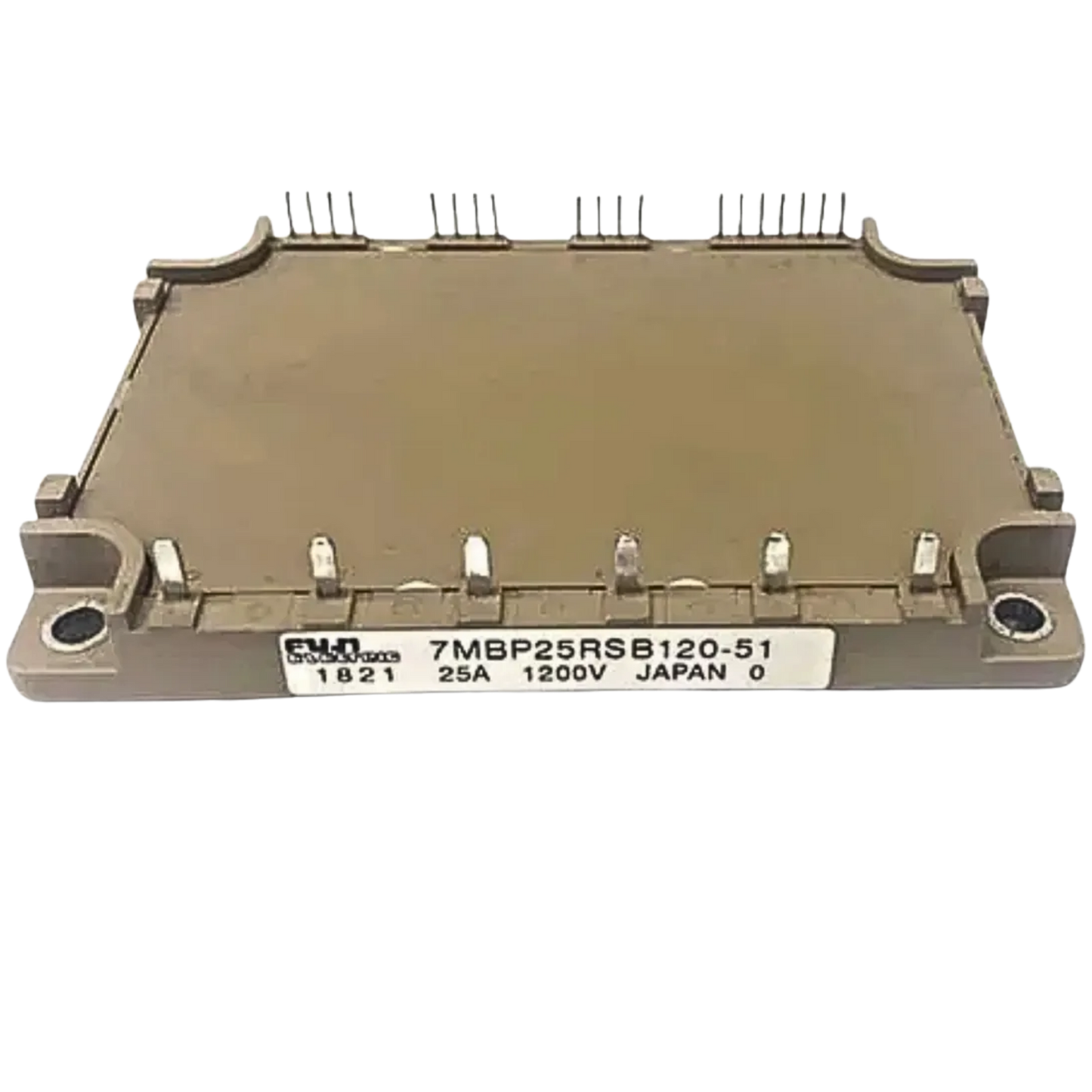

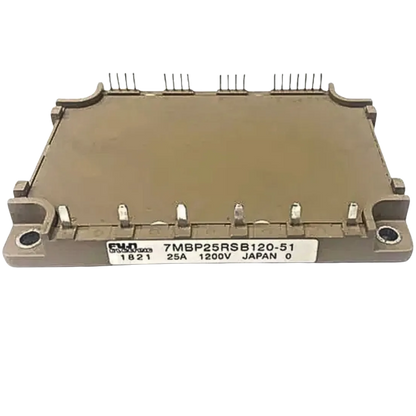

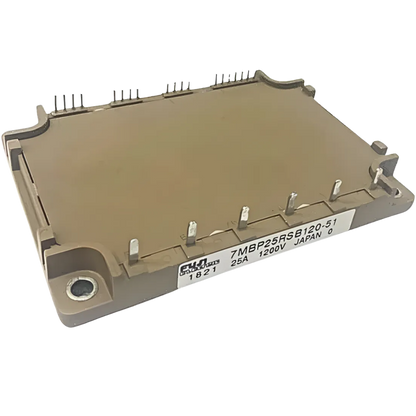

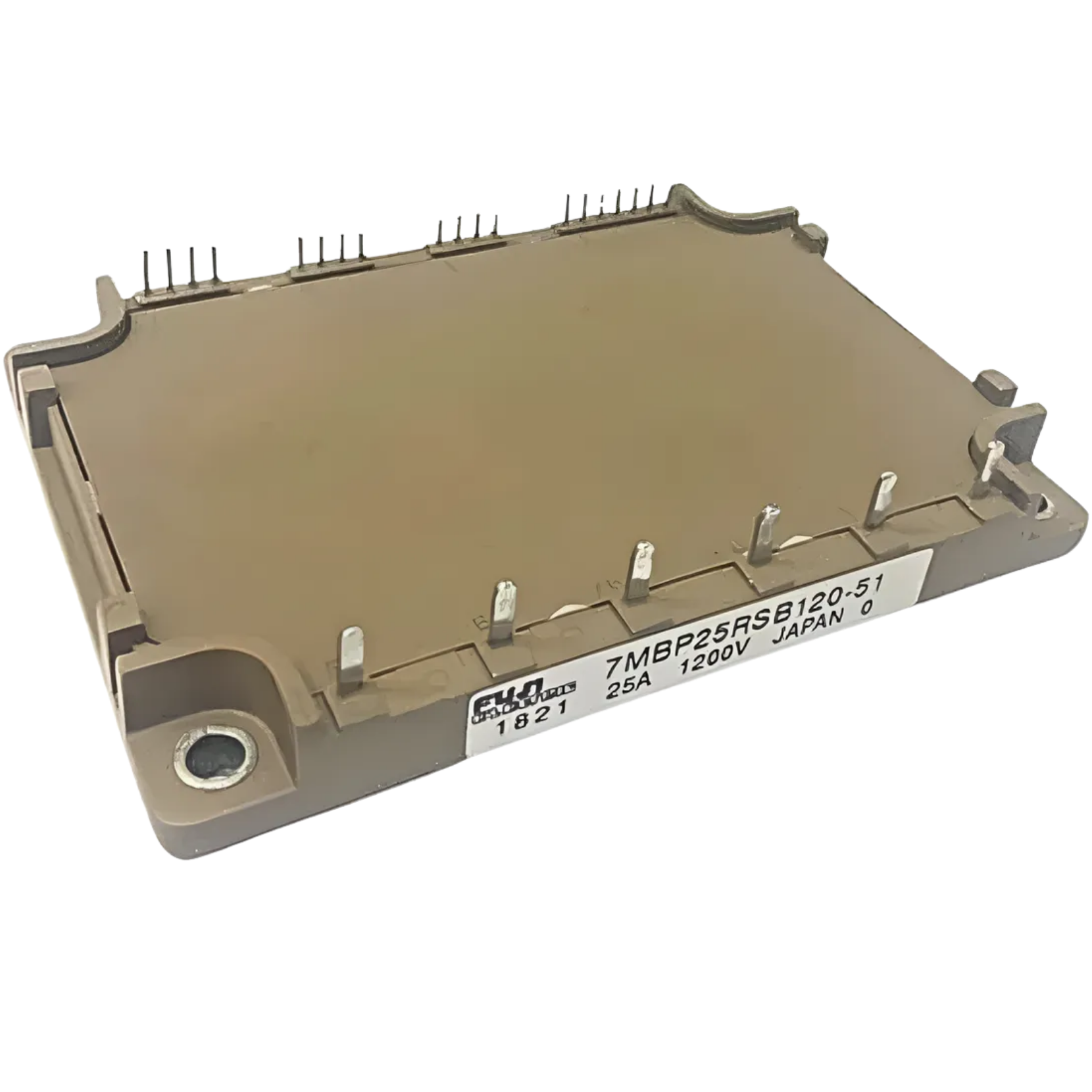

Módulo IGBT 7MBP25RSB120-51 1200V 25A

Modelo: 7MBP25RSB120-51
Tipo de dispositivo: Módulo IGBT (Transistor Bipolar de Porta Isolada)
Tensão máxima de coletor-emissor (Vces): 1200V
Corrente máxima contínua do coletor (Ic): 25A
Corrente máxima de pulso do coletor (Icp): 50A
Tensão máxima de bloqueio emissor-coletor (Vge): ±20V
Tensão de alimentação do circuito de controle (Vcc): 15V
Temperatura máxima de junção (Tj): 150°C
Temperatura máxima de armazenamento (Tstg): -40°C a +125°C
Queda de tensão coletor-emissor (Vce (sat)): 2.1V (a corrente do coletor é 25A, tensão do portão é 15V)
Resistência térmica junção-case (Rth (j-c)): 0.3°C/W
Capacitância de saída (Coes): 6nF (a tensão do coletor é 25V, tensão do portão é 0V, frequência é 1MHz)

Aplicações:

Fontes de alimentação
Inversores de frequência
Controle de motor
Controle de temperatura
Equipamentos industriais
