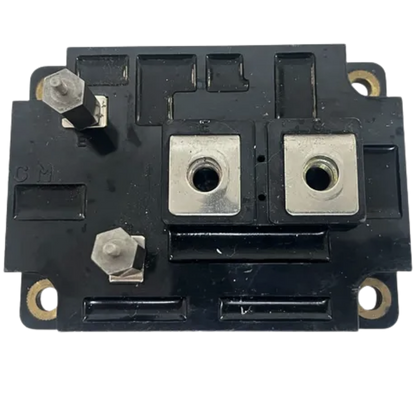

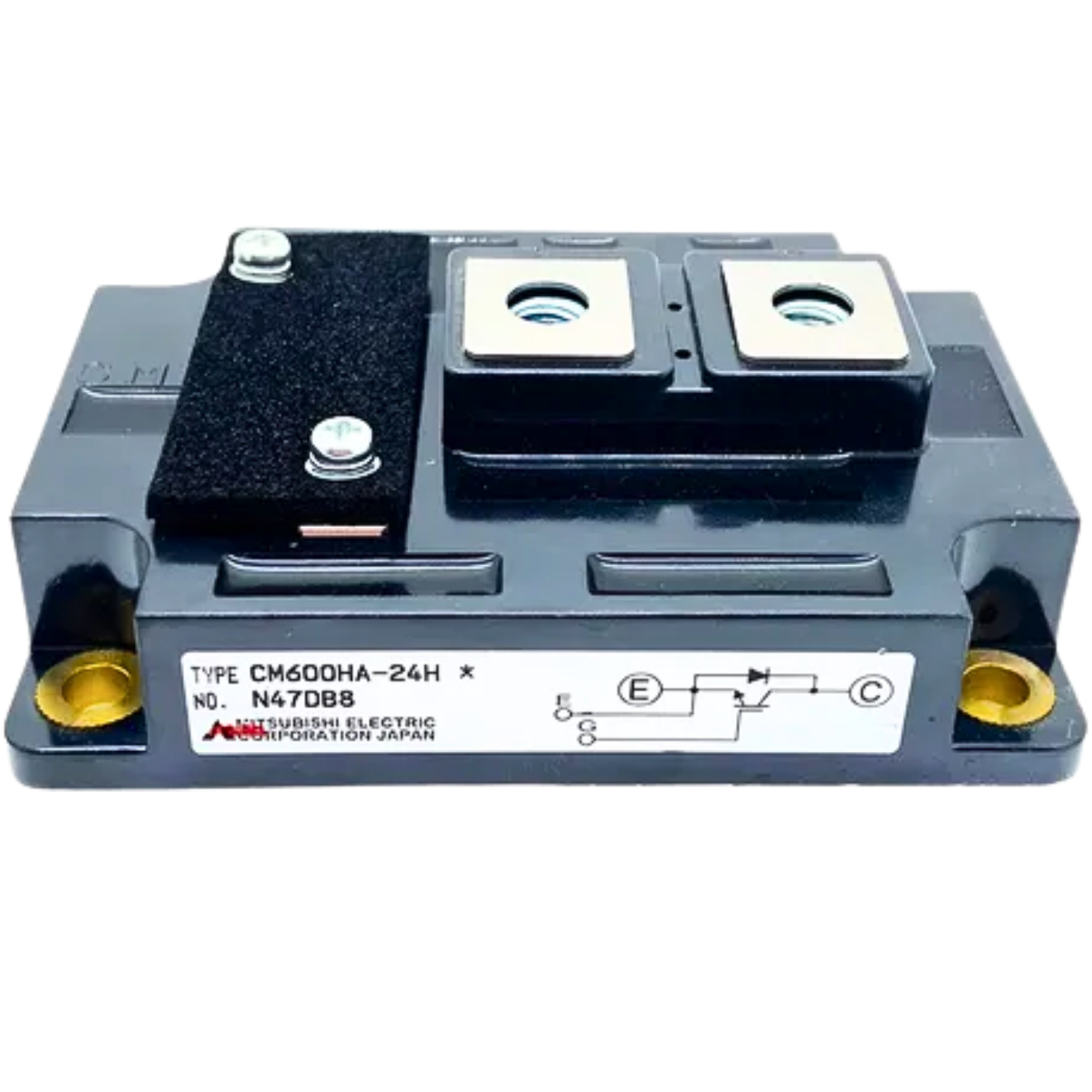

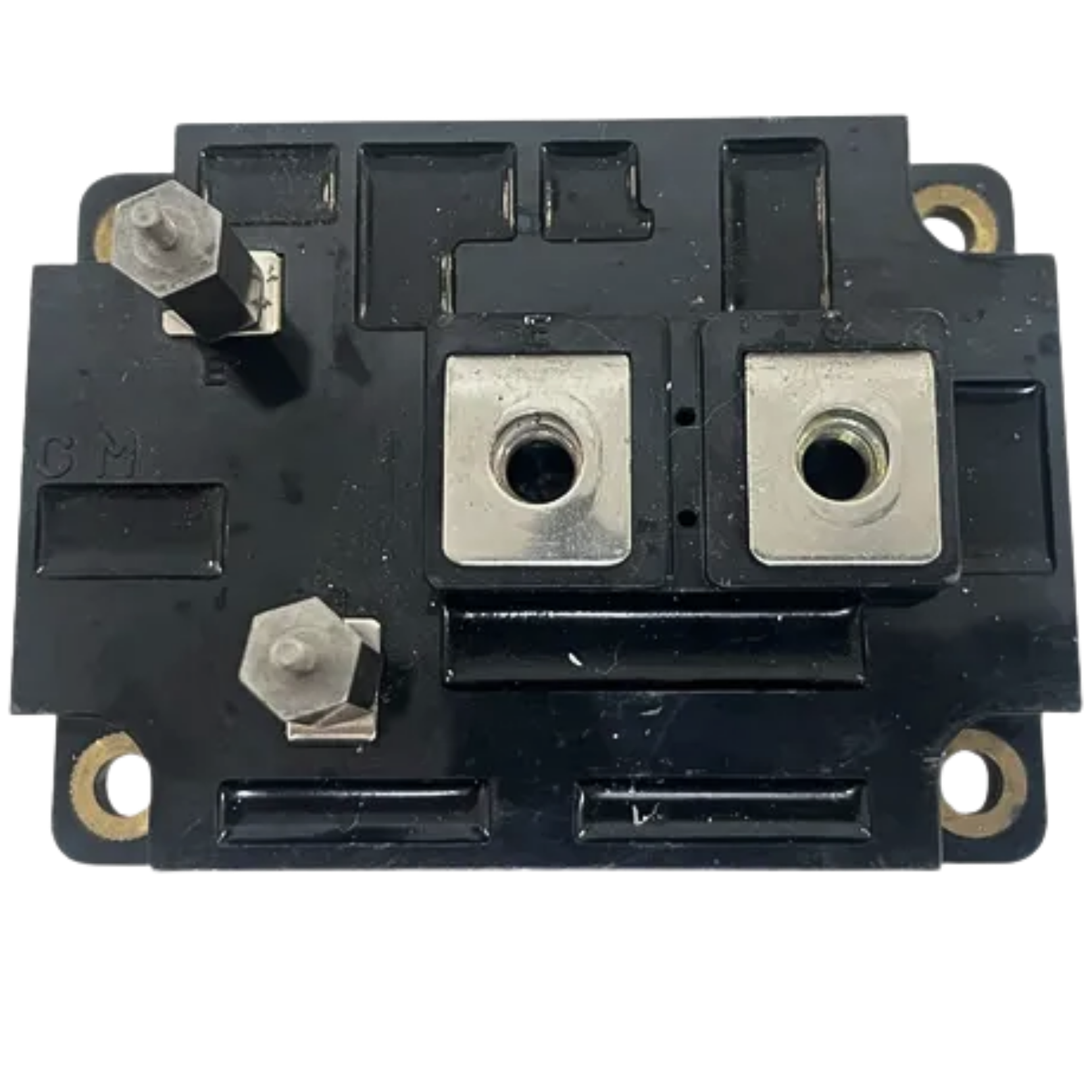

Módulo IGBT CM600HA-24H 1200V 600A

Modelo: CM600HA-24H
Tipo de dispositivo: Módulo IGBT (Transistor Bipolar de Porta Isolada)
Tensão máxima de coletor-emissor (Vces): 1200V
Corrente máxima de coletor contínua (Ic): 600A
Potência máxima de dissipação (Pd): 1300W
Temperatura máxima de junção (Tj): 150°C
Temperatura máxima de armazenamento (Tstg): -40°C a 150°C
Montagem: Painel de Montagem
Encapsulamento: Pacote NHP
Tensão de porta-emissor máxima (Vges): ±20V
Tensão de saturação do coletor-emissor (Vce (sat)): 2.4V (a 600A, 25°C)
Tensão máxima de isolação (Viso): 2500Vrms
Corrente de fuga de porta-emissor (Iges): ±100nA
Capacitância de entrada (Cies): 31nF
Capacitância de saída (Coes): 7.5nF
Capacitância de transferência (Cres): 4.5nF

Aplicações:

Inversores de frequência
Fontes de alimentação
Sistemas de controle de motor
Controle de temperatura e climatização
Sistemas de tração elétrica
