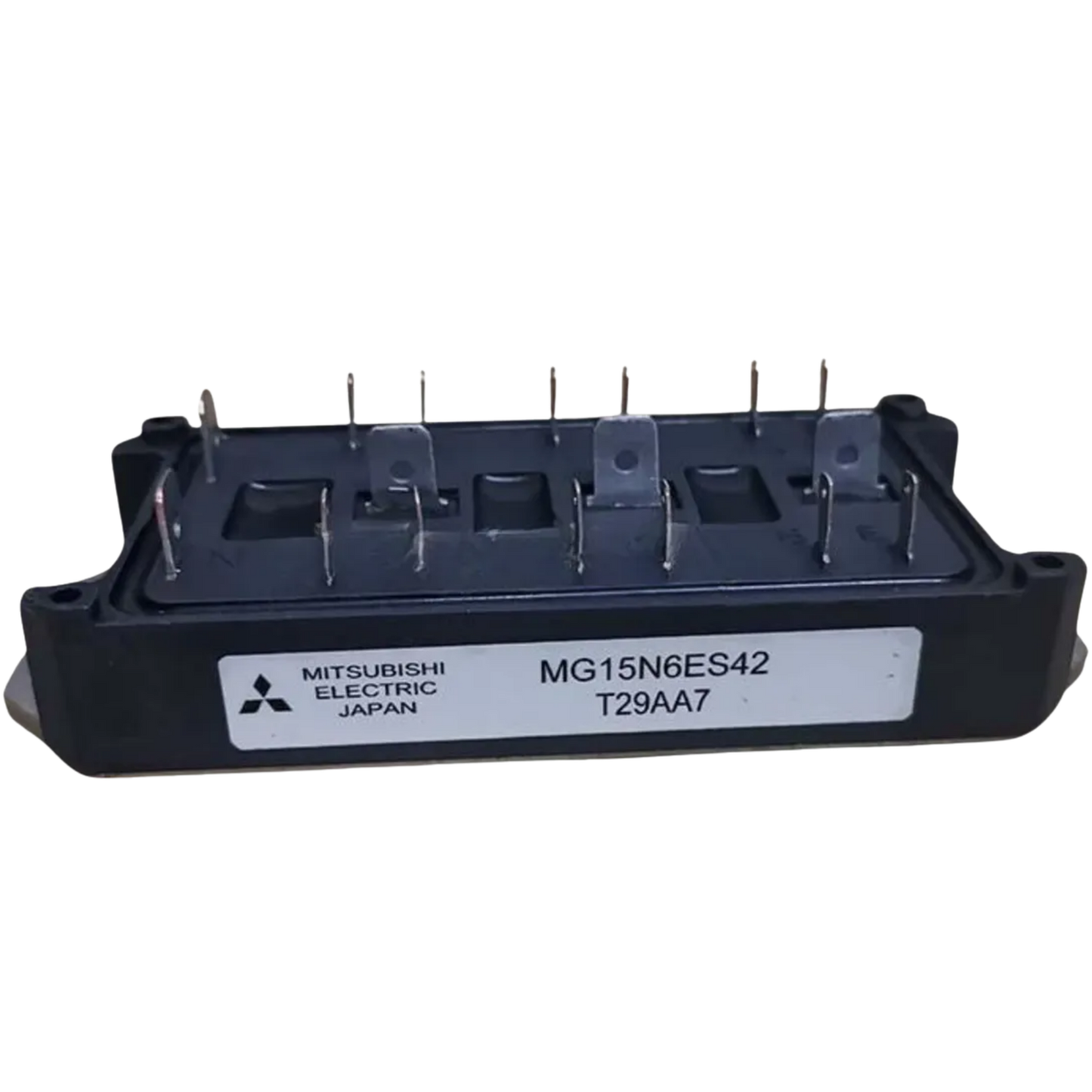

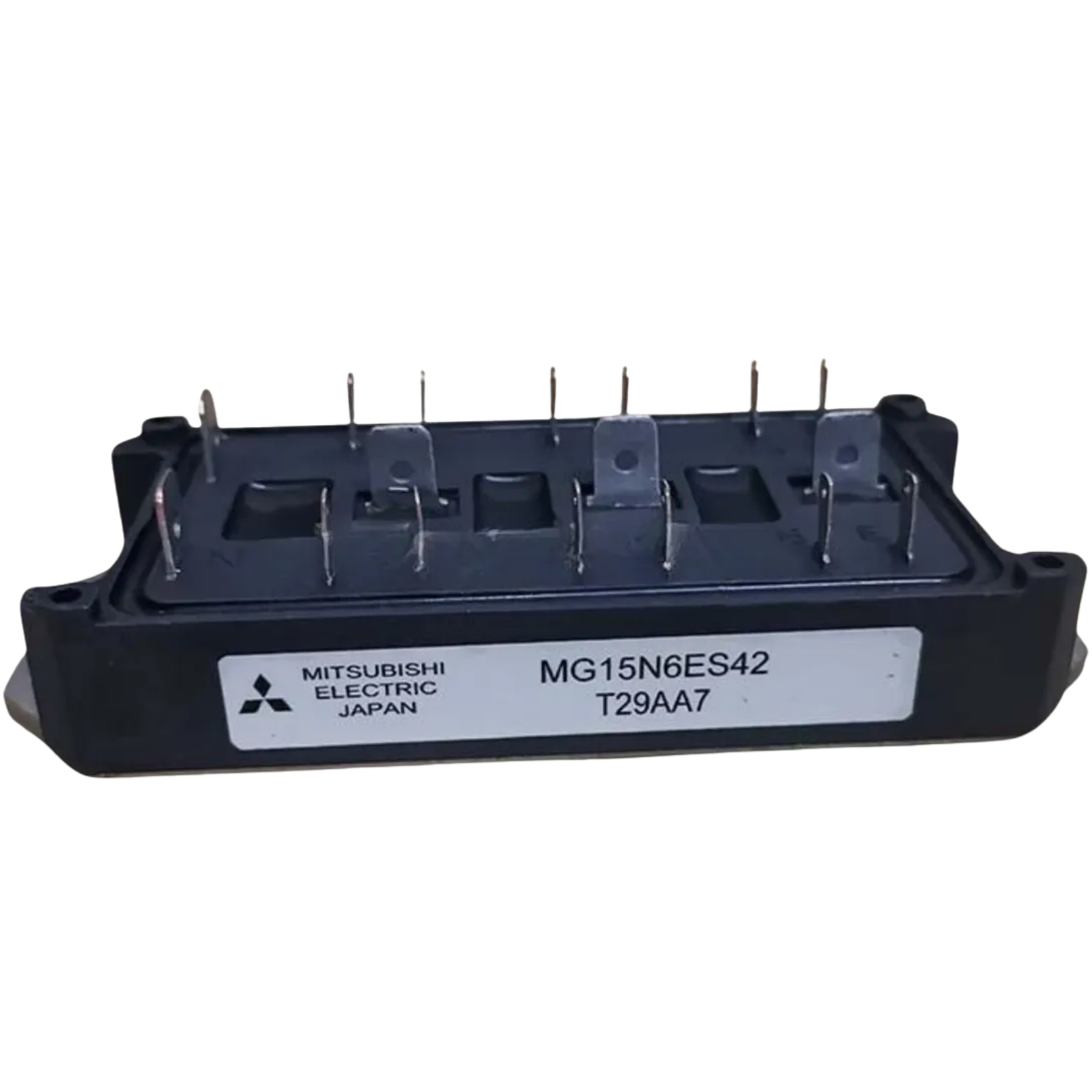

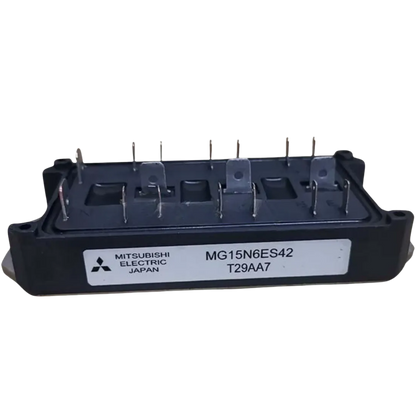

Módulo IGBT MG15N6ES42 600V 15A - MITSUBISHI

Tensão de coletor-emissor (Vces): 600V
Corrente de coletor contínua (Ic): 15A
Tensão de saturação do coletor-emissor (Vce(sat)): 2.3V (máx.) a 25°C
Tensão de saturação do coletor-emissor (Vce(sat)): 3.1V (máx.) a 150°C
Corrente de base contínua (Ib): 5A
Tensão de limiar de entrada (VGE(th)): 5V (máx.)
Capacitância de entrada (Cies): 1.6nF
Capacitância de saída (Coes): 0.26nF
Capacitância de transferência (Cres): 0.6nF
Resistência térmica do junction-case (Rth(j-c)): 1.15°C/W
Resistência térmica do junction-ambiente (Rth(j-a)): 62°C/W
Temperatura máxima de junção (Tjmax): 150°C
Temperatura de operação (Topr): -40°C a 150°C
Encapsulamento: Módulo DBC (Direct Bonded Copper)
Dimensões: 105x40x16mm
Peso: 115g

Aplicações:

Controle de potência em sistemas de controle industrial
Controle de velocidade de motores elétricos
Fontes de alimentação reguladas
Sistemas de energia solar e eólica
Conversores de frequência
