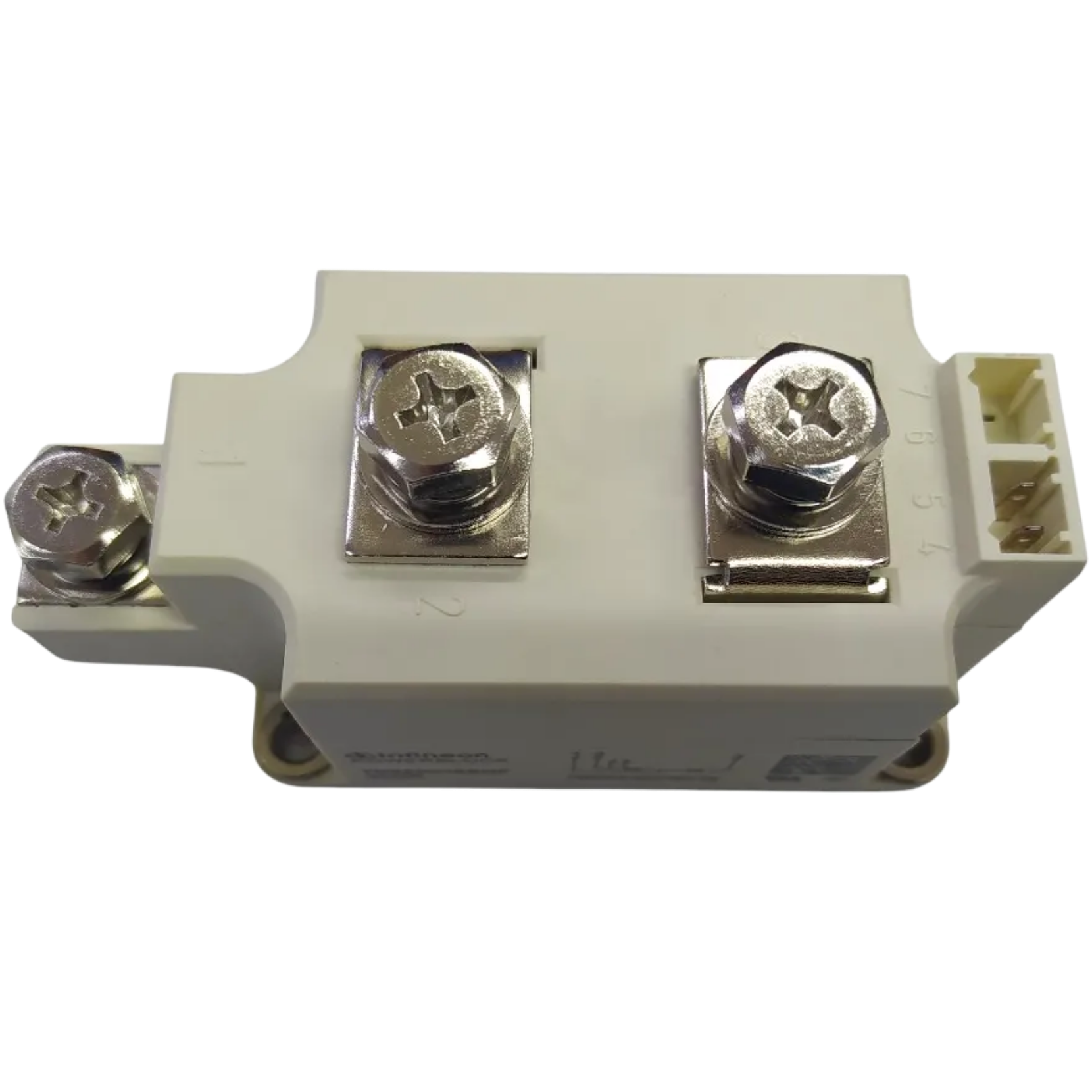

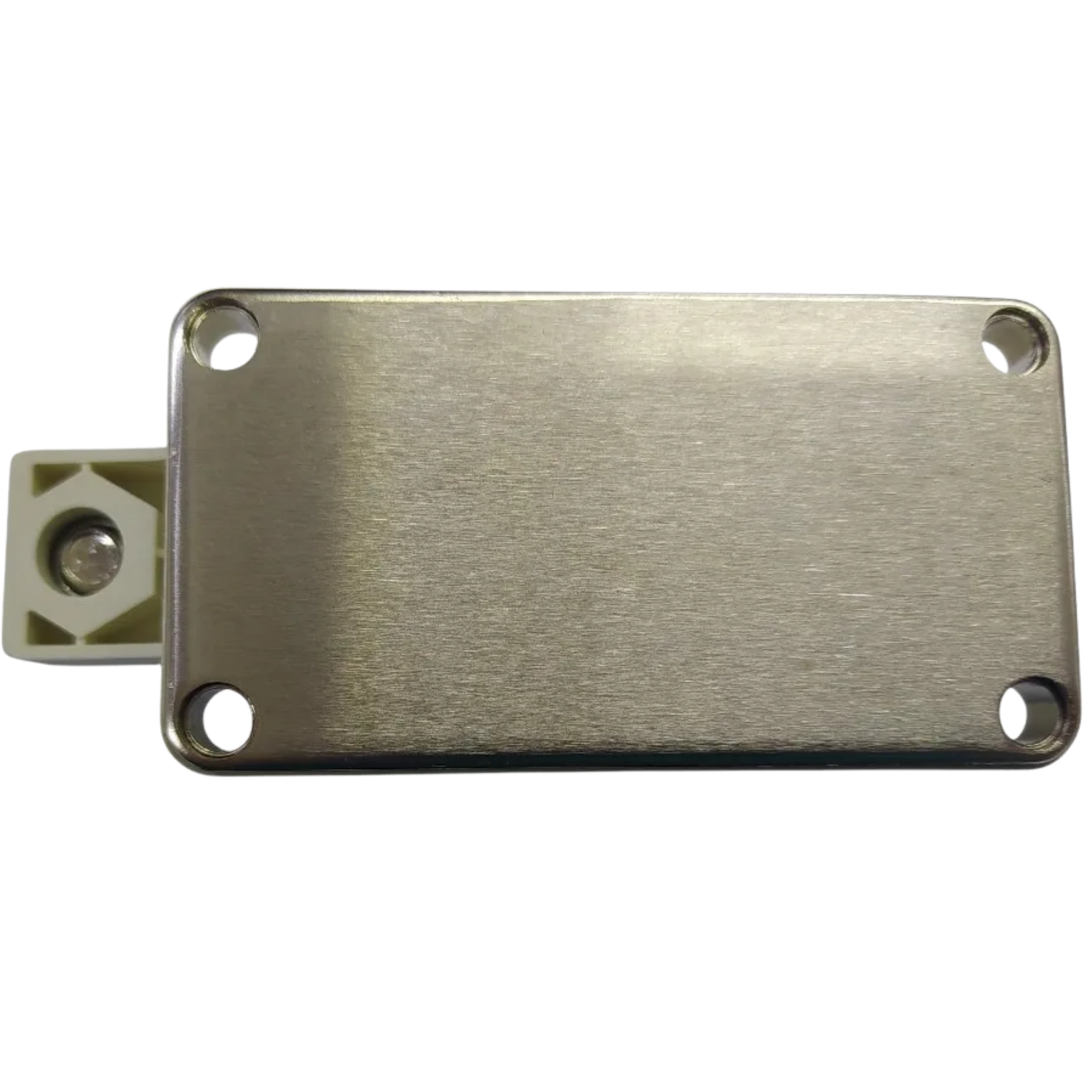

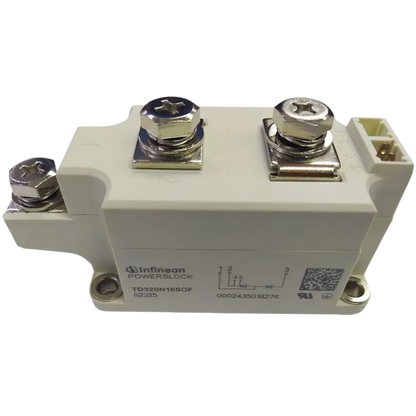

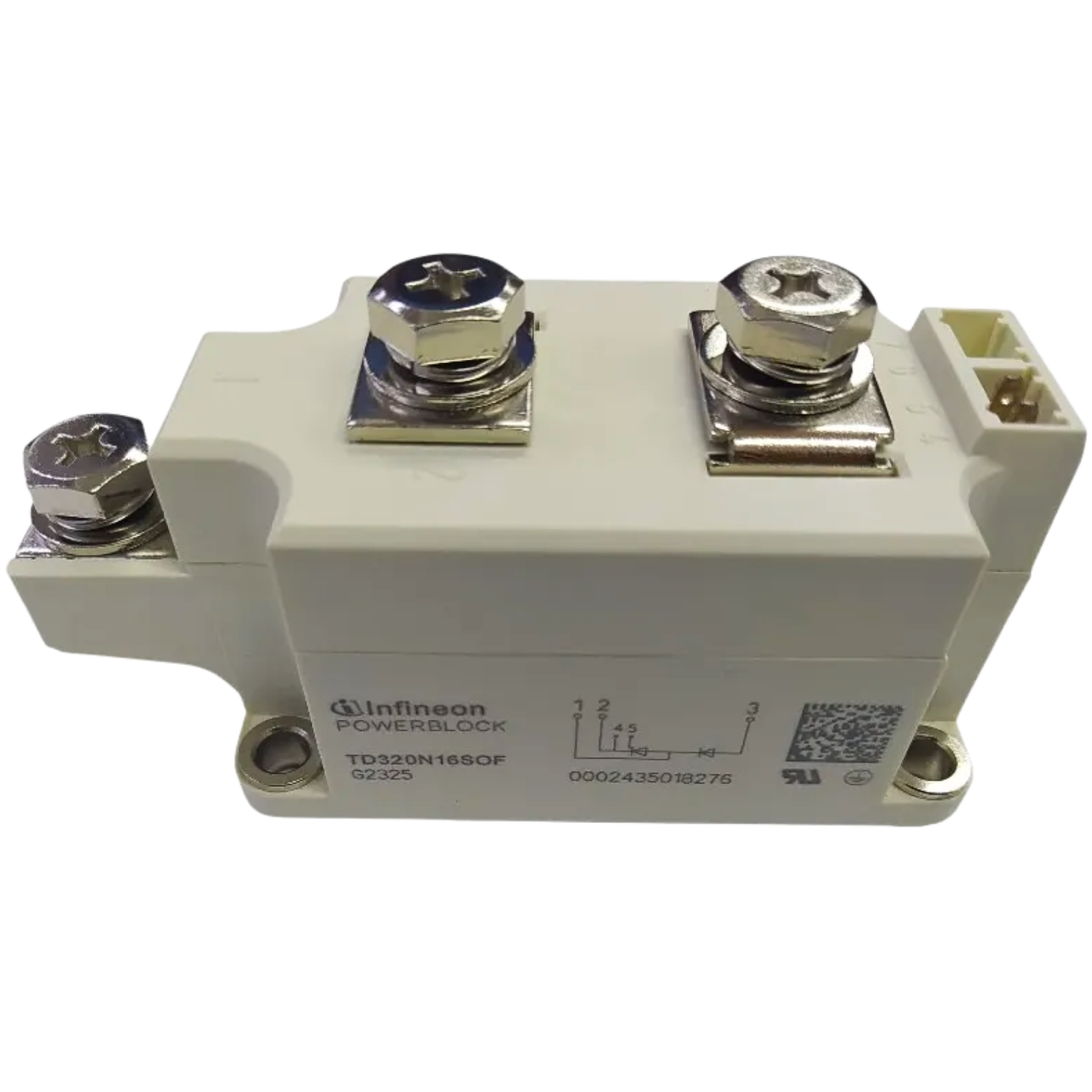

Módulo Tiristor TD320N16SOF 1600V 520A

Nome do produto: Módulo Tiristor TD320N16SOF
Tensão nominal (Vdrm): 1600V
Tensão de bloqueio máxima (Vrrm): 1600V
Tensão de pico repetitiva (Vdrm/Vrrm): 1600V
Corrente média (Io): 320A
Tensão de disparo (Vgt): 1.5V
Corrente de disparo mínima (Igt): 150mA
Tensão de isolamento (Viso): 5200V
Temperatura máxima de operação (Tj): 125°C
Carcaça: SOF (Small Outline Flat)
Configuração: Tiristor (SCR)
Número de pinos: 7
Tensão direta máxima (Vtm): 1.65V (a uma corrente de 320A)
Corrente direta máxima (Itm): 1300A (pulso de 10ms)
Corrente de fuga máxima (Irrm): 50µA (a tensão de bloqueio máxima)
Capacitância de junção (Cj): 100pF (a uma tensão de 4V)
Resistência térmica junção-ambiente (RthJA): 0.15°C/W
Resistência térmica junção-carcaça (RthJC): 0.04°C/W
Peso: 350g

Aplicações:

Inversores
Fontes de Alimentação
Soldadores eletrônicos
Sistemas de Energia Solar
Sistemas de Controle de Motor
Carregadores de Bateria
